Top Entry Mixer Buying Guide: Alt, hvad ingeniører behøver at vide

Hvad en Topindgang Blander Hvad og hvornår ingeniører bør specificere en

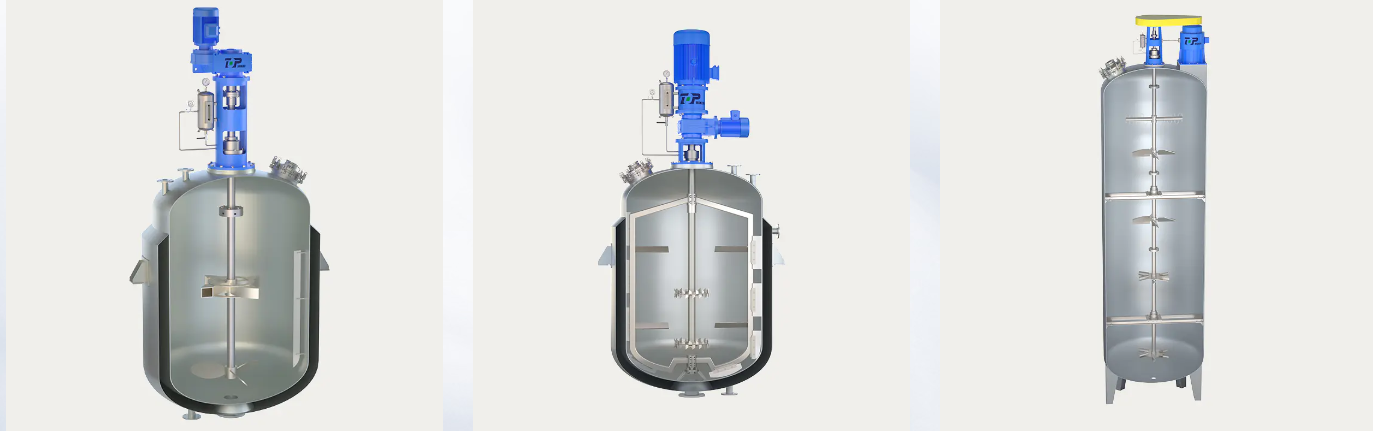

A topindgangsblander er en omrørersamling monteret gennem en åbning i toppen af en tank eller beholder med en lodret aksel, der løber ned i procesvæsken, og en eller flere pumpehjul nedsænket i væsken. Drivmotoren og gearreduktionen sidder over tanktaget eller på en støttebro og drejer akslen fra oven i stedet for fra siden eller bunden. I mange indkøbsdokumenter og mekaniske datablade er det samme udstyr mærket som en top-feed mixer, et udtryk, der understreger, hvordan materiale-, pulver- eller additivstrømme ofte kommer ind i beholderen fra toppen, mens pumpehjulet blander indholdet nedenfor.

For ingeniører, der sammenligner omrøringskonfigurationer, er det korte svar dette: en topindgangsblander er generelt den konfiguration, der specificerer, hvornår en tank rummer mere end et par tusinde liter, når processen kræver mere end ét pumpehjulstrin langs akslen, når fuld adgang til tankbunden er nødvendig for andre dyser eller rengøringsudstyr, eller hvornår væskeviskositeten i løbet af et bredt fyldnings- og faststofområde. Sideindgangs- og bundindgangsblandere forbliver nyttige i smallere anvendelsesvinduer, men top-entry- og top-feed-familierne dækker den største andel af generel industriel blanding, blanding af lagertanke og reaktoromrøring.

Afsnittene nedenfor gennemgår dimensioneringslogik, løbehjulsvalg, materialevalg, monteringspraksis og vedligeholdelsesplanlægning, som ingeniører typisk har brug for, før de færdiggør en topindgangsmixerspecifikation for en kemikalietank, et spildevandsbassin, en fødevarebeholder eller en bulkvandsopbevaringstank.

Top-entry mixer, Top-feed mixer , og relaterede termer forklaret

Anskaffelsespapirer til blandeudstyr bruger flere overlappende udtryk, og ingeniører, der er nye i et projekt, antager nogle gange, at de henviser til forskellige maskiner, når de ikke gør det. Tabellen nedenfor opsummerer, hvordan terminologien almindeligvis anvendes på tværs af mekaniske tegninger, udbudsdokumenter og vedligeholdelsesmanualer.

I praksis vil en indkøbsingeniør se alle fire udtryk brugt næsten i flæng inden for samme tilbudsanmodning. Det, der betyder mere end etiketten, er den underliggende mekaniske detalje: aksellængde, pumpehjulstrin, tætningstype og monteringsflangeklassificering, som alle er dækket i de følgende afsnit.

Sådan fungerer en industriel topmixer: Kernekomponenter

En industriel top-entry mixer er bygget af et lille sæt komponenter, der gentager sig på tværs af næsten alle størrelser og anvendelser. At forstå hver enkelt del hjælper ingeniører med at læse et mekanisk datablad hurtigt og opdage uoverensstemmelser mellem proceskravet og den foreslåede hardware.

Motor og Gear Reducer

Motoren leverer rotationskraft, og fordi procesblanding normalt kræver langt lavere akselhastighed end en standardmotor producerer, sænker en gearreducer hastigheden, mens drejningsmomentet multipliceres. Valg af reduktion er en af ​​de vigtigste beslutninger i hele samlingen, fordi drejningsmoment, ikke rå hestekræfter, er det, der faktisk bevæger en viskøs eller faststoffyldt væske.

Blanderaksel og kobling

Akslen fører drejningsmoment fra reduktionsrøret ned gennem tanktoppen ind i væsken. Aksellængde, diameter og antallet af støttelejer afhænger alle af væskedybden og den naturlige piskefrekvens af akslen under belastning. Lange aksler på høje tanke har ofte brug for et mellemliggende stabilt leje for at undgå resonans nær driftshastighed.

Løbehjulskonfigurationer

Løbehjulsvalget afhænger af blandingsmålet og væskereologien. Almindelige typer omfatter:

• Vingeturbiner med hældning til generel blanding og moderat faststofsuspension
• Hydrofoil-løbehjul til energieffektiv bulkstrøm i væsker med lav til medium viskositet
• Turbiner med flad vinge eller Rushton-stil til gasspredning og højere forskydningsopgaver
• Anker- og spiralformede båndhjul til højviskositetstankblandere, hvor væsken næsten ikke bevæger sig væk fra væggen

Monteringsflange og akseltætning

Monteringsflangen overfører blanderens fulde vægt og bøjningsmoment ind i tankkonstruktionen, så flangeklassificering og boltmønster skal matche både blanderens belastning og tankens tagdesign. Akseltætningen, hvad enten det er en simpel læbetætning, en pakdåse eller en mekanisk tætning, holder procesvæsken indeholdt og holder udvendig forurening ude af åbne tanke.

Valg af den højre topindgangsmixer: Key Engineering Parameters

Før du anmoder om et tilbud, samler en ingeniør typisk en kort liste over procesparametre. Tankgeometri, væskeviskositet, vægtfylde og tørstofindhold bestemmer tilsammen det drejningsmoment og kraft, en topindgangsblander skal levere , og at springe nogen af dem over har tendens til at producere en underdimensioneret eller overdimensioneret maskine.

Efterhånden som tankvolumen vokser, vokser den nødvendige motorkraft med den, men ikke i en lige linje, da større fartøjer normalt kører med lavere akselhastighed med proportionalt højere drejningsmoment. Nedenstående skema viser typiske referencer fra ingeniører til motorkraftbånd, når en topindgangsblander eller top-feed-blander måles i forhold til tankvolumen.

Figur 1: Generelle referencebånd for topindgang blandermotoreffekt i forhold til tankvolumen. Den faktiske effekt afhænger af viskositet, vægtfylde og løbehjulsvalg.

Matchende blandehastighed til væskeviskositet for en tankmixer med høj viskositet

Akselhastighed og væskeviskositet bevæger sig i modsatte retninger. Tynde, vandlignende væsker kan blandes effektivt ved relativt høje omdrejninger pr. minut, mens tykke pastaer og opslæmninger har brug for en tankblander med høj viskositet, der kører ved lav omdrejningstal med væsentligt mere drejningsmoment for at undgå at sætte drivlinjen i stå eller overbelaste akslen. At køre en tyktflydende væske for hurtigt spilder energi og øger forskydningsspændingen uden at forbedre blandingskvaliteten, mens at køre en tynd væske for langsomt forlænger batchcyklustiden uden fordel.

Figur 2: Hastighed falder generelt, når viskositeten stiger, hvorfor drejningsmoment, ikke hastighed, bliver den begrænsende designfaktor for tykke væsker.

To dimensionsløse tal styrer dette forhold i blandingsingeniørpraksis: blandings-Reynolds-tallet, som sammenligner inertikraft med tyktflydende kraft i tanken, og effekttallet, som forbinder pumpehjulsgeometrien med den effekt, der trækkes ved en given hastighed. Flow har en tendens til at forblive laminært ved lave Reynolds-tal, hvilket betyder, at et spiralformet bånd eller et ankerhjul, der arbejder tæt på tankvæggen, bliver langt mere effektivt end en lille højhastighedsturbine, der ellers ville efterlade stillestående zoner uberørte.

Industrianvendelser af Top Entry og Top-feed blandere

Topindgangs- og top-feed-blandere optræder på tværs af en lang række procesindustrier. Det specifikke pumpehjul, tætning og materialevalg skifter fra den ene applikation til den næste, selvom den grundlæggende monteringskonfiguration forbliver den samme.

Topindgangsmixer til blanding af kemikalietanke

Ved kemisk forarbejdning håndterer en topindgangsblander til kemikalietankdrift typisk reagensblanding, pH-justeringstanke og reaktionsbeholdere. Korrosionsbestandighed og tætningsintegritet har en tendens til at betyde mere her end råkraft, da mange kemiske strømme er aggressive over for almindelige kulstofstål fugtede dele.

Topindgangsblander til spildevandsbehandling

En topindgangsblander til spildevandsbehandling er almindeligvis installeret i udligningsbassiner, neutraliseringstanke og kemikaliedoseringstanke på renseanlæg. Disse enheder kører normalt kontinuerligt, så leje- og tætningsholdbarhed under konstant drift bliver en central udvælgelsesfaktor.

Top Entry Blander til slamblanding

Anaerobe rådnetanke og fortykningstanke er afhængige af en topindgangsblander til slamblanding for at holde faste stoffer suspenderet og forhindre lagdeling. Slamservice kombinerer ofte moderat viskositet med slibende faste stoffer, hvilket favoriserer robuste impellerbelægninger og bredere akselafstande.

Top Entry Blander til vandtank opbevaring

Drikke- og procesvandsopbevaringsfaciliteter bruger en topindgangsblander til vandtankanvendelser, hovedsagelig for at forhindre termisk lagdeling og for at holde desinfektionsmiddelrester jævnt fordelt i hele det opbevarede volumen. Strømkravene her er normalt beskedne, da selve væsken er tæt på vandets viskositet.

Top Entry Blander til fødevareforarbejdning

En blander med topindgang til fødevareforarbejdning prioriterer typisk hygiejnisk design, glatte indvendige overflader og materialer, der tåler hyppige opvaskecyklusser. Batchkonsistens og skånsom forskydningskontrol betyder lige så meget som råblandingsintensiteten i denne sektor.

Valg af materiale og kabinet: Rustfrit stål og eksplosionssikre muligheder

Topindgangsmixer i rustfrit stål

En topindgangsblander i rustfrit stål er generelt specificeret, når procesvæsken er ætsende, saltholdig eller kræver en hygiejnisk overfladefinish. Mad og drikkevarer, farmaceutiske mellemprodukter og fine kemiske forarbejdningslinjer hælder mod rustfrit fugtede dele, fordi de tolererer hyppige afvasknings- og rengøringscyklusser uden overfladenedbrydning.

Eksplosionssikker Top Entry Mixer

En eksplosionssikker topindgangsblander bruger et forseglet og klassificeret motorkabinet, der er designet til at indeholde potentielle antændelseskilder, når blanderen arbejder i et område, der håndterer brændbare opløsningsmidler, brændbart støv eller andre farlige atmosfærer. Ingeniører, der arbejder på disse projekter, koordinerer typisk valget af kabinet med anlæggets områdeklassificeringsundersøgelse tidligt i designfasen, da kabinettypen påvirker motorrammestørrelsen og monteringsarrangementet.

Sammenligning af monteringstyper: Topindgang, sideindgangs- og bundindgangsmixere

At vælge mellem monteringstyper er en af de tidligste beslutninger i et blandingssystemlayout. En industriel topindgangsblander tilbyder generelt den bredeste fleksibilitet på tværs af tankstørrelser og procesopgaver, hvorfor den forbliver standardvalget for de fleste tunge industriblanderspecifikationer, selvom sideindgangs- og bundindgangskonfigurationer stadig passer til specifikke layouts bedre i nogle anlæg.

Figur 3: Relativ sammenligning på tværs af fem praktiske faktorer, scoret på en generel fem-punkts ingeniørreferenceskala frem for en fast standard.

Sideindgangsblandere kan passe til meget store åbne tanke, hvor en topindgangsaksel skal være upraktisk lang, og bundindgangsblandere lejlighedsvis passer til situationer med snævre frihøjde. Alligevel vinder et topmonteret omrørerarrangement sædvanligvis frem, når vedligeholdelsesadgang og tætningspålidelighed vejes sammen med blandingsydelsen, da drivkomponenterne forbliver over væskelinjen og kan nås uden at dræne beholderen.

Vedligeholdelsesplanlægning og pålidelighed for topmonterede blandere

Pålidelighedsplanlægning for en topmonteret mixer er generelt centreret om tre slidpunkter: akseltætningen, smøringen af gearreduktionen og løbehjulets fastgørelseshardware. Forseglingens tilstand er normalt den første ting at kontrollere under en planlagt inspektion , da en nedbrydende forsegling ofte viser sig som væskeudsivning omkring monteringsflangen i god tid, før der opstår symptomer på drivlinjen.

Figur 4: Generelle inspektionsintervalreferencepunkter, justeret i praksis baseret på driftscyklus, væskeslibeevne og kontinuerlig versus intermitterende drift.

Kontinuerlig drift i spildevands- eller slamservice har en tendens til at forkorte disse intervaller sammenlignet med intermitterende batchtanke, og indholdet af slibende faststof accelererer slid på pumpehjul og akselbelægning uanset monteringstype. Registrering af vibrationstendenser og gearkassens olietilstand over tid giver en tidlig advarsel i god tid før en tætning eller et leje rent faktisk svigter.

Installationsvejledning for kraftige industrielle blandesystemer

Installationskvaliteten har en direkte effekt på langsigtet pålidelighed for enhver tung industriblander, og de fleste feltproblemer kan spores tilbage til et af de følgende trin, der hastede eller springes over under idriftsættelsen.

1. Bekræft, at tanktaget eller støttekonstruktionen kan bære den fulde statiske vægt plus det bøjemoment, der genereres under drift, ikke kun blanderens tørvægt.
2. Bekræft akseljusteringen mellem gearreduktionsudgangen og mixerakselkoblingen, før beholderen fyldes, da fejljustering under belastning er langt sværere at korrigere senere.
3. Kontroller løbehjulsafstanden fra tankvæggen og bunden i forhold til træktolerancen, især på beholdere med indvendige ledeplader eller spoler.
4. Spænd alle monteringsflangebolte til den specificerede rækkefølge og værdi i stedet for at stramme i en enkelt omgang rundt om flangen.
5. Kør en indledende tomgangstest for at bekræfte rotationsretningen og kontroller for akselpisk, før procesvæske indføres.
6. Registrer basislinjevibrationer og strømaflæsninger, når blanderen kører under normale procesforhold, da disse tal bliver referencepunktet for fremtidige vedligeholdelsestjek.

Strukturel støtte fortjener særlig opmærksomhed på eftermonteringsprojekter, hvor et eksisterende tanktag designet til en lettere omrører eller slet ingen omrører kan have behov for forstærkning, før en større topmonteret blander kan installeres sikkert.

Arbejder med en Top Entry Mixer Fabrikant

At vælge en top-entry mixer-producent involverer mere end at sammenligne et datablad med et proceskrav. Teknisk support under specifikationsfasen, evnen til at modellere ikke-standard tankgeometri og adgang til applikationserfaring på tværs af flere industrier er alt sammen afgørende for, hvor godt det endelige udstyr yder, når det når feltet.

Wuxi Top Mixer Equipment Co., Ltd. er et eksempel på en industriel omrørerproducent med et dedikeret ingeniørteam, der spænder over væske-, pulver- og gylleblandingsudstyr. Etableret i 2003 med sin produktionsbase i Wuxi, inden for Yangtze River Delta industriregion, organiserer virksomheden sit arbejde på tværs af flere applikationsdivisioner, herunder pulver- og gylleblanding, biomasseenergi og miljøbeskyttelse, fødevare- og farmaceutisk mellembehandling og finkemisk blanding. Denne form for divisionsstruktur er almindelig blandt producenter, der betjener en bred kundebase, eftersom pumpehjulsgeometri, tætningstype og materialevalg er væsentligt forskellige mellem en fødevarebatchingtank og en finkemisk reaktor.

Når ingeniører vurderer en top-entry mixer-producent, har et par praktiske spørgsmål en tendens til at dukke op tidligt i samtalen: kan producenten model aksel kritisk hastighed for en ikke-standard tankhøjde, kan de købe pumpehjulsmaterialer matchet til en usædvanlig væskekemi, og kan de understøtte idriftsættelse og fejlfinding, når enheden er installeret. Producenter med erfaring på tværs af kemikalie-, vandbehandlings-, fødevare- og biomassesektorer har generelt en bredere referenceramme til disse spørgsmål end en leverandør, der arbejder ud fra en enkelt katalogkonfiguration.

Ofte stillede spørgsmål

• Q1: Hvad er en top-entry mixer

  A: Det er en omrører monteret gennem toppen af en tank, hvor akslen og pumpehjulet strækker sig nedad ind i procesvæsken, mens motoren og reduktionsventilen forbliver over beholderen.

• Q2: Hvordan fungerer en top-entry mixer

  A: Motoren driver en gearreducer, der sænker hastigheden og øger drejningsmomentet, og drejer en lodret aksel forbundet til et eller flere pumpehjul, der skaber strømningsmønstre inde i tanken for at blande eller suspendere indholdet.

• Q3: Hvad er en top-feed mixer

  A: Udtrykket beskriver den samme topmonterede konfiguration, der ofte bruges, når processen involverer tilførsel af pulver-, additiv- eller væskestrømme ind i beholderen ovenfra, mens pumpehjulet blander blandingen.

• Q4: Hvad er en industriel omrører

  A: Det er en generel betegnelse for udstyr, der skaber bevægelse inde i en tank eller beholder for at blande væsker, suspendere faste stoffer eller opretholde ensartet temperatur og sammensætning gennem en procesbatch.

• Q5: Hvad er tankomrøring

  A: Tankomrøring refererer til den mekaniske proces med at skabe flow inde i en beholder, typisk gennem et roterende pumpehjul, for at opnå blanding, suspension, varmeoverførsel eller reaktionsensartethed.

• Spørgsmål 6: Hvordan vælger jeg den rigtige top-entry mixer til min tank

  A: Start med tankgeometri, væskeviskositet, massefylde og tørstofindhold, og match derefter drejningsmoment og pumpehjulstype til disse parametre, før du vælger motoreffekt og tætningskonfiguration.

• Q7: Hvad er forskellen mellem en topindgangsblander og en sideindgangsblander

  A: En topindgangsblander monteres gennem tanktoppen med drevet over væskeledningen, mens en sideindgangsblander monteres gennem tankvæggen nær bunden, hvilket passer til visse store åbne tanklayouts.

• Q8: Kan en topindgangsblander håndtere væsker med høj viskositet

  A: Ja, med det rigtige pumpehjul, såsom et anker- eller spiralformet bånddesign og en gearreduktion, der er dimensioneret til lav hastighed og højt drejningsmoment, kan en tankblanderkonfiguration med høj viskositet håndtere tykke væsker effektivt.

• Spørgsmål 9: Hvilke industrier bruger top-entry mixere

  A: Kemisk forarbejdning, spildevandsbehandling, slamnedbrydning, vandopbevaring, forarbejdning af mad og drikkevarer og biomasseenergianlæg bruger almindeligvis topindgangs- og topfoderblandere.

• Q10: Hvor ofte skal en top-entry mixer serviceres

  A: Inspektionsintervaller varierer med driftscyklus og væskeslibeevne, men mange kontinuerlige driftsenheder kontrolleres på en cirka seks til tolv måneders cyklus, med tætnings- og gearkasseolietilstand som primære kontrolpunkter.

• Q11: Tilbyder en top-entry mixer-producent tilpassede designs

  A: Mange producenter, herunder Wuxi Top Mixer Equipment Co., Ltd., samarbejder med ingeniører om at modellere ikke-standard tankgeometri og justere aksellængde, pumpehjulstype og tætningskonfiguration omkring den specifikke proces.

• Q12: Hvad er gearreduktionens rolle i en topmonteret omrører

  A: Gearreduktionen konverterer motorhastigheden til den lavere akselhastighed og højere drejningsmoment, som de fleste blandeopgaver kræver, og dens bedømmelse bestemmer i høj grad, hvor meget belastning mixeren kan klare under drift.
